如题！

网口RJ45通过脉冲变压器输出差分对，有没有啥好办法在不影响网口通信的条件下，在差分上叠加一个5V的TTL逻辑电平。 类似于PAL的模拟上叠加了行场同步信号

多谢指教！
--
FROM 221.223.194.*

参考POE，两对差分线加上不同或相同的共模电平。

【 在 meitianhappy 的大作中提到: 】
: 标  题: 能在以太网差分上叠加脉冲信号么？
: 发信站: 水木社区 (Wed Dec  7 10:51:52 2022), 站内
:
:
: 如题！
:
: 网口RJ45通过脉冲变压器输出差分对，有没有啥好办法在不影响网口通信的条件下，在差分上叠加一个5V的TTL逻辑电平。 类似于PAL的模拟上叠加了行场同步信号
:
: 多谢指教！
: --
:
: ※ 来源:·水木社区 http://www.mysmth.net·[FROM: 221.223.194.*]
--
FROM 124.205.77.*

多谢回复！

差分线上加共模电压的话，是不是得先用小电容做AC耦合，然后再上拉到指定的共模电平，这个共模电平实质上就是我要传输的脉冲信号吧？

PHY到变压器的链路直接驱动的，需要有一定的电流驱动能力才能驱动变压器初级线圈。如果用AC耦合的话，有没有风险导致驱动能力不够的啊？


【 在 redleaves 的大作中提到: 】
: 参考POE，两对差分线加上不同或相同的共模电平。
:
--
FROM 221.223.194.*

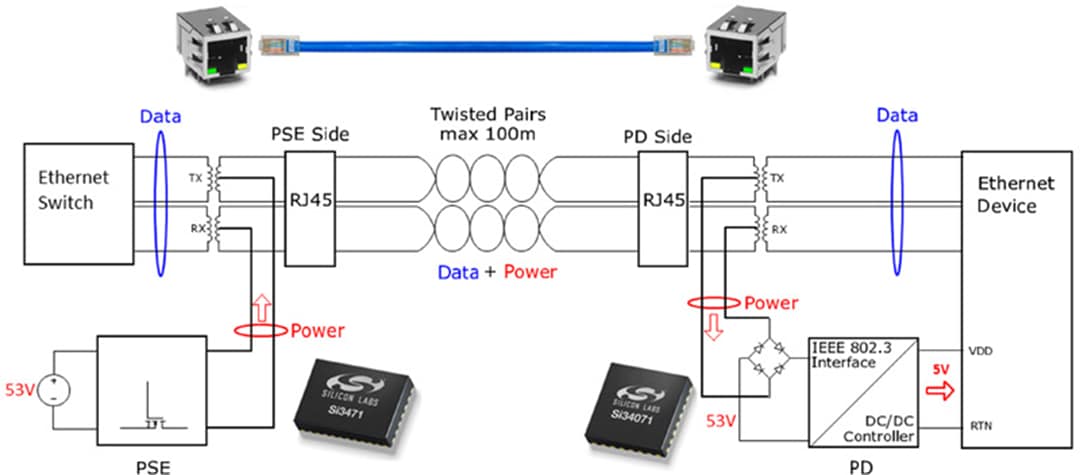

https://www.mouser.cn/images/marketingid/2019/microsites/125947517/Twisted_Pair_PoE.png

PSE、整流器和PD都不要，直接发送接收逻辑电平。

【 在 meitianhappy 的大作中提到: 】
: 标  题: Re: 能在以太网差分上叠加脉冲信号么？
: 发信站: 水木社区 (Wed Dec  7 16:42:07 2022), 站内
:
: 多谢回复！
:
: 差分线上加共模电压的话，是不是得先用小电容做AC耦合，然后再上拉到指定的共模电平，这个共模电平实质上就是我要传输的脉冲信号吧？
:
: PHY到变压器的链路直接驱动的，需要有一定的电流驱动能力才能驱动变压器初级线圈。如果用AC耦合的话，有没有风险导致驱动能力不够的啊？
:
:
: 【 在 redleaves 的大作中提到: 】
: : 参考POE，两对差分线加上不同或相同的共模电平。
: :
:
: --
:
: ※ 来源:·水木社区 http://www.mysmth.net·[FROM: 221.223.194.*]
--
FROM 124.205.77.*

哦。你的意思是把逻辑电平V+和V-分别放到TX和RX差分的中间抽头上啊。这个思路很跨越！

不过，正常的以太网接口设计中，变压器的中那两个抽头是75欧姆电阻串一个高压电容到机壳地的。如果把逻辑电平V+和V-直接放到上面的话，直觉上就对原本的变压器抽头部分设计有影响了吧？具体啥影响我也不明确，至少是如果设备打静电的话，就会通过逻辑电平的接入有个个通道进来了吧，会不会把逻辑电平输出的那部分电路给整出问题了

多谢指教！

【 在 redleaves 的大作中提到: 】
: https://www.mouser.cn/images/marketingid/2019/microsites/125947517/Twisted_Pair_PoE.png
: PSE、整流器和PD都不要，直接发送接收逻辑电平。
:
--
FROM 221.223.194.*
